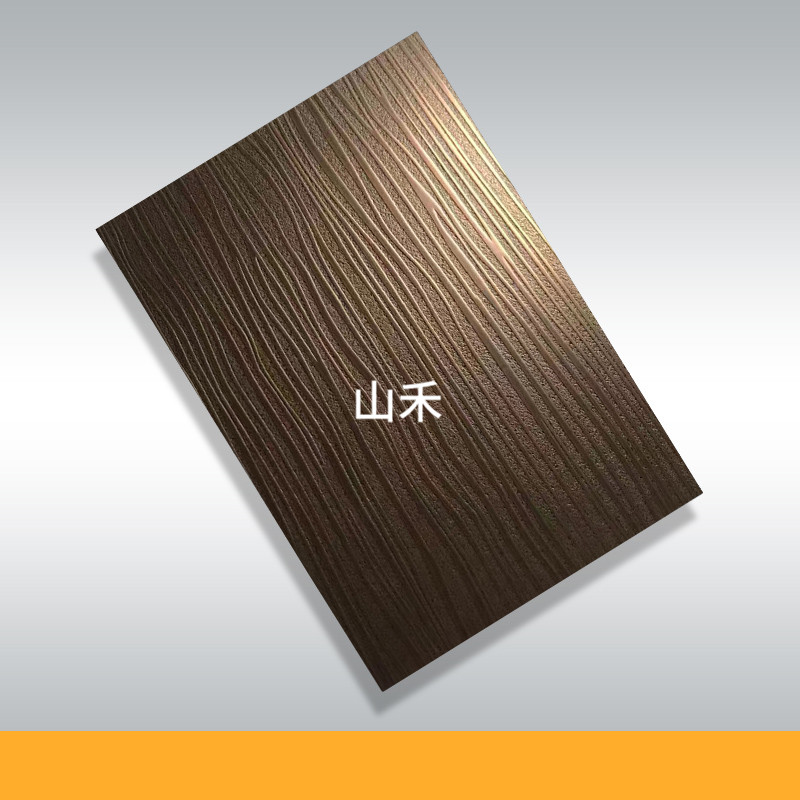

不锈钢压花板是钢板表面的一种压花图案，用于需要光滑和欣赏的地方。压花是由带有图案的工作辊辊压而成，通常用腐蚀性液体处理。板材上的凹凸深度根据图案不同而不同，主要有醒目、耐用耐磨、装饰效果强、易清洗、免维护、耐磨、抗压等优点。压纹不锈钢板现在大多用于装饰电梯车厢、地铁车厢、各种船舱和建筑装饰。但目前大多数设备采用单压花辊，一个压花辊配一个辅助辊，同时只能压一个工件，导致压花辊的压花效率较低。此外，压花辊两端设置的手轮在调节压花深度的过程中用于调节，容易导致挤压辊两端的进料量不一致，导致压花深度不同，导致不锈钢板上的压花美观度下降，安装时凹凸不平，导致安装效果不佳。其次，有些设备使用压花辊和输送平台配合压花，在使用过程中由于设备的振动容易打滑，从而造成压纹不锈钢板和压花辊之间打滑，造成压花边缘模糊，甚至造成不锈钢板表面拉丝。
为克服现有技术不足，技术人员提供一种压纹不锈钢板加工装置来解决上述问题。为了达到上述目的，它采用以下技术方案：该压纹不锈钢板加工装置包括机架，其特征在于，还包括压花机构、限位机构和驱动机构，所述机架上端固定安装有滑轨，压花机构通过滑轨滑动连接在机架上端，限位机构滑动连接在机架外壁，驱动机构滑动连接在机架内壁；压花机构包括压花辊、压力辊和调节辊。
其中，限位机构包括两个对称设置的液压缸，两个液压缸的两端通过旋转架与穿过滑轨的两个压杆的一端转动连接。两个液压缸对称设置，两个压辊对称设置，两个调节辊对称设置，两个滑轨对称设置，两个压杆对称设置。两个安装架的上端设有快拆机构，快拆机构包括翻盖，翻盖的一端通过铰链与安装架铰接，另一端通过快拆螺钉与安装架固定连接。
与现有技术相比，该压纹不锈钢板加工装置具有以下有益效果：一是通过优化设计，保证从安装轴到垂直连接线中点的移动速度绝对相同，解决了压花辊两端的手轮在调节压花深度的过程中被用来调节，容易造成压花辊两端进给量不一致，造成压花深度不同的问题；二是通过优化结构，使压辊和压花辊的旋转方向相反，线速度相等，解决了一些设备使用压花辊和输送平台进行配合压花，在使用过程中由于设备的振动容易出现滑动现象，导致不锈钢压花板和压花辊之间打滑，不锈钢板表面出现压花边模糊甚至拉丝的问题，良品率更高。
